施耐德數控面板RS-232串行通信故障維修：RS-232串行通信控制協議無疑是在信號管理系統中控制Pro A / V數控面板的**常用方法。它用于控制視頻投影儀，放大器，切換器，矩陣切換器，調光器等。與大多數技術一樣，如果您對數控面板RS-232的工作原理和注意事項有基本的了解，則可以輕松解決使用RS-232時遇到的大多數問題。本文提供了一些基本的，實用的信息，可幫助您了解和解決RS-232連接問題。

  施耐德數控面板RS-232串行通信故障維修排除方法：

  施耐德數控面板RS-232連接的問題通常可以分為兩組：由硬件或物理連接沖突引起的問題和由軟件沖突引起的問題。具有諷刺意味的硬件是，將控制系統連接到數控面板時，安裝人員遇到的**常見問題是其接線不正確。大多數控制系統僅需要將兩條線連接到受控數控面板。控制系統上的發送（XMT）和接地（GND）引腳分別連接到受控數控面板上的接收（RCV）和接地（GND）引腳在控制系統需要從受控數控面板接收某種類型的響應的情況下，也將連接第三根導線。例如，當使用計算機通過其COM端口控制數控面板時，建議使用此接線。

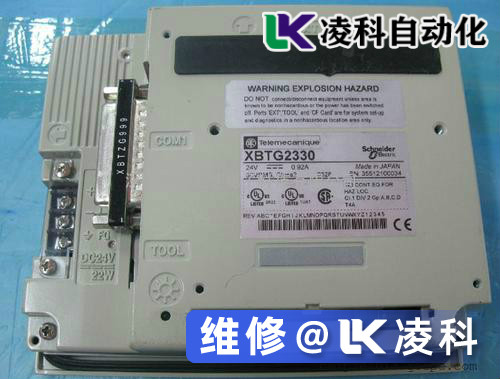

  確認施耐德數控面板正確的連接

  除非所有引腳都貼上標簽，否則如何確保在控制系統端口和受控數控面板端口之間進行了正確的布線？如果受控數控面板使用接線盒型連接器，則很容易使用電壓表測試電壓以確保正確連接。 在互連電纜就位并且電壓表設置為“ DC”的情況下，測試端子塊連接器上RCV引腳和GND引腳之間的電壓。讀數應在_12V和_6V之間。XMT行也應具有相同的讀數如果在控制系統和受控數控面板之間的線路連接后，接收線路上的電壓保持在0伏，則接收線路和發送線路可能會反轉。

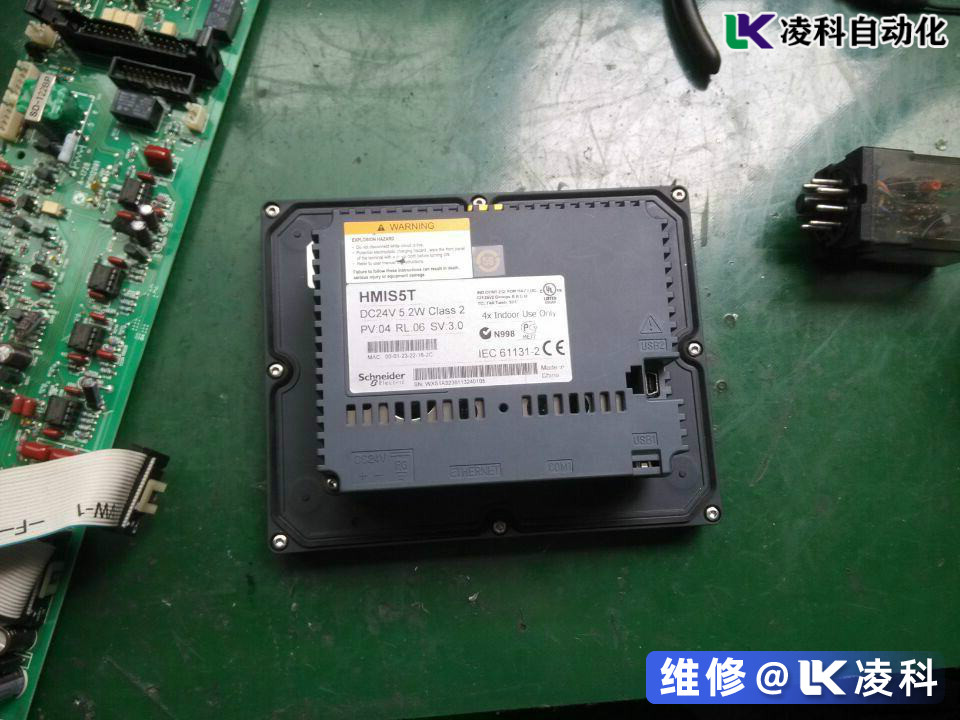

  施耐德數控面板軟件導致RS-232串行通信故障
  如果在確認正確的數控面板連接后仍然遇到問題，則應確認控制系統和受控數控面板的通信軟件屬性設置。數控面板之間的正確通信要求對軟件設置進行相同的設置。例如，如果受控數控面板的波特率設置為2400，則控制系統也**設置為2400。**設置相同的其他參數包括數據位，奇偶校驗和停止位。數據位定義在單個字符中傳輸多少位。該數字可以在7到8之間變化。奇偶校驗位定義在一個字節傳輸期間1的數目是奇數還是偶數。設置或重置此位以確保單次發送中的1的數目始終為奇數或偶數。如果接收方不關心奇偶校驗，則可以將其設置為“無”。**的停止位定義了數據傳輸的結束。該數字可以為0、1或2。大多數A / V數控面板的這些參數的標準設置分別為：8，無和1（也稱為“ 8 n 1”）。
