三菱數控系統卡開機畫面故障維修小貼士：三菱（MITSUBISHI）數控系統是數控機床核心控制單元，廣泛應用于數控車床、銑床、加工中心、磨床等設備，負責指令下發、參數調控、軸運動控制及狀態監控，其啟動穩定性直接決定機床能否正常運行。卡開機畫面是三菱數控系統最常見的硬件故障之一，表現為接通電源后，系統僅顯示三菱品牌LOGO或初始啟動界面，無法進入系統操作界面，按鍵無響應、無報警提示，部分機型伴隨風扇轉動正常但屏幕卡死，嚴重時導致機床停機，影響生產進度。

一、卡開機畫面核心硬件故障原因（按概率排序）

結合工業現場實操案例及維修數據統計，三菱數控系統卡開機畫面的硬件故障，主要與電源系統、存儲模塊、主控主板、顯示模塊及連接線路相關，兼顧M70、M80、M64等熱門機型的共性與個性故障特點，具體原因如下：

（一）電源系統故障（最常見，占比40%以上）

穩定的供電是三菱數控系統正常啟動的基礎，電源系統負責將外部交流電源轉換為系統內部所需的穩定直流電壓（如5V、12V、24V），為主控主板、存儲模塊、顯示模塊等部件供電，電源系統故障會直接導致系統初始化失敗，卡在開機畫面。

1. 外部供電異常：車間電網停電、上級空氣開關跳閘、供電線路斷路，導致系統無電源輸入，無法啟動；三菱數控系統主流機型額定輸入電壓多為AC220V或AC380V，若市電電壓波動過大（低于額定電壓15%或高于額定電壓20%），會觸發系統電源保護，啟動中斷，卡在開機畫面；車間其他大功率設備（如變頻器、空壓機）啟動時產生的電壓浪涌，會損壞系統電源模塊，導致啟動異常，這類故障在制造業車間尤為常見。

2. 電源模塊損壞：電源模塊是系統的“供電核心”，長期工作在高負荷、高溫環境下，內部整流橋、濾波電容、開關芯片等元件老化、燒毀，無法輸出穩定電壓，導致系統核心部件無法正常工作，卡在開機畫面；模塊內部保險絲熔斷，會導致供電中斷，啟動失敗；部分模塊電容鼓包、漏液，會導致輸出電壓不穩定，觸發系統保護，啟動中斷，據維修數據統計，約35%的電源類故障源于電容鼓包，可通過目測快速發現。

3. 電源接口與連接線故障：系統電源插頭、接線端子長期插拔、機床振動，導致接口松動、針腳彎曲、氧化，接觸不良，供電中斷或不穩定，啟動時卡在開機畫面；電源連接線老化、破損、短路，或接線錯誤（如相序接反、電壓等級接錯），導致電源無法正常傳入系統，引發啟動異常，部分情況下會燒毀電源模塊。

（二）存儲模塊故障（占比25%左右）

存儲模塊是三菱數控系統存儲系統程序、機床參數、加工參數的核心部件，包括CF卡、ROM芯片、SRAM模塊（帶電池供電），其故障會導致系統程序無法加載，啟動中斷，卡在開機畫面，此類故障在M70、M80系列機型中尤為常見。

1. CF卡故障：CF卡是三菱數控系統（尤其是M70/M80系列）存儲系統程序的關鍵部件，長期使用、頻繁插拔，會導致CF卡接觸不良、金手指氧化，或CF卡本身損壞、存儲芯片老化，系統無法讀取程序，啟動時卡在開機畫面；CF卡容量不足、文件損壞，也會導致程序加載失敗，出現卡開機畫面現象。

2. ROM/SRAM模塊故障：ROM芯片存儲系統底層程序，若芯片老化、燒毀，系統無法讀取底層程序，無法完成初始化，卡在開機畫面；SRAM模塊負責存儲機床參數，依賴電池供電，若電池電壓不足（低于3V）、電池損壞，會導致參數丟失，系統啟動時無法完成參數校驗，卡在開機畫面；部分SRAM模塊因機床振動導致接觸不良，也會引發啟動異常。

3. 存儲接口故障：存儲模塊與主控主板之間的接口針腳彎曲、氧化、松動，導致信號傳輸中斷，系統無法讀取存儲內容，啟動時卡在開機畫面；接口電路損壞，也會導致存儲模塊無法正常工作，引發故障。

（三）主控主板故障（占比20%左右）

主控主板是三菱數控系統的“核心樞紐”，負責接收供電、解析指令、控制各模塊協同工作，完成系統初始化與程序加載，主板故障會導致系統完全無法啟動或卡在開機畫面，維修難度較大，屬于精密部件故障。

1. 主板核心芯片損壞：主板上的主控芯片（CPU）、邏輯芯片、顯示驅動芯片老化、燒毀，或靜電損壞，會導致系統無法解析啟動指令，無法完成初始化，卡在開機畫面；部分芯片虛焊，會導致啟動異常，表現為偶爾能正常啟動、偶爾卡在開機畫面，開機后可能短暫顯示后立即卡死，此類故障在M64系列老機型中較為常見。

2. 主板焊點虛焊、線路斷路：機床長期振動、高溫工作，會導致主板焊點脫落、虛焊，或內部線路斷路，導致供電、信號傳輸中斷，系統無法完成初始化，卡在開機畫面；主板上的電源接口、存儲接口、顯示接口損壞，也會導致對應模塊無法正常工作，引發啟動異常。

3. 主板受潮、氧化：工業現場潮濕、多塵，或機床進水，會導致主板電子元件氧化、短路，引發啟動異常，卡在開機畫面，同時可能伴隨主板發熱、有燒焦異味，此類故障在食品、醫藥等潮濕環境中的機床尤為常見。

（四）顯示模塊與連接線路故障（占比10%左右）

顯示模塊負責呈現系統啟動狀態、操作界面、故障提示，包括操作面板、顯示屏、顯示驅動電路，連接線路負責信號傳輸，其故障會導致系統雖能正常初始化，但無法顯示操作界面，誤判為卡開機畫面。

1. 顯示模塊損壞：顯示屏長期使用、碰撞、擠壓，會導致屏幕破損、漏液，無法顯示；屏幕背光燈管老化、高壓板電容鼓包，會導致屏幕無背光，看似卡在開機畫面，實則系統已正常啟動；顯示驅動芯片損壞，會導致屏幕無法接收顯示信號，完全不顯示或卡死在開機畫面。

2. 連接線路故障：顯示模塊與主控主板之間的連接排線（LVDS/VGA/HDMI線）長期彎折、拉扯，或機床振動導致排線松動、氧化、斷裂，會導致顯示信號傳輸中斷，屏幕卡死在開機畫面；排線接口針腳彎曲、氧化，也會導致接觸不良，表現為偶爾顯示正常、偶爾卡在開機畫面。

3. 操作面板故障：操作面板上的按鍵老化、損壞，或面板線路斷路，會導致系統無法接收操作指令，雖能正常啟動，但無法進入操作界面，看似卡在開機畫面；面板與主板之間的連接線松動，也會引發此類故障。

（五）其他硬件故障（占比5%以內）

1. 散熱系統故障：三菱數控系統內部散熱風扇損壞、積塵過多，導致散熱不良，CPU過熱觸發保護機制，啟動中斷，卡在開機畫面；散熱通道堵塞，也會導致系統過熱，引發啟動異常。

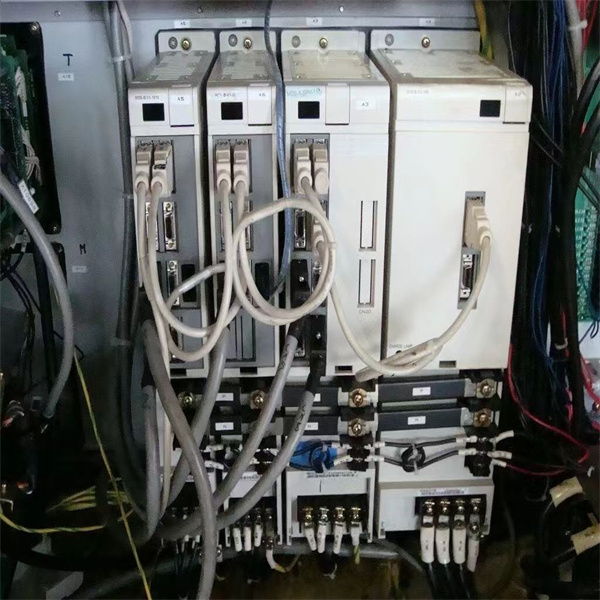

2. 接口模塊故障：系統與伺服驅動器、主軸模塊、I/O模塊之間的接口模塊損壞，導致信號傳輸中斷，系統初始化失敗，卡在開機畫面；接口連接線松動、氧化，也會引發此類故障。

3. 環境與人為因素：系統長期工作在高溫、潮濕、多塵、強電磁干擾環境中，導致內部電子部件氧化、絕緣性能下降，線路接觸不良；維修時誤接電源、強行拉扯排線、撞擊面板，導致硬件損壞；長期閑置未維護，導致內部元件老化，開機后卡在開機畫面；機床接地不良引發的信號干擾，也會導致系統啟動異常。

二、故障維修方法（分步操作，兼顧所有三菱數控系統機型）

維修前準備：工具（萬用表、示波器、精密螺絲刀、剝線鉗、防靜電手環、清潔工具、排線拔取工具、芯片焊接工具、CF卡讀卡器）、配件（同型號三菱數控系統電源模塊、CF卡、存儲芯片、顯示排線、主板、散熱風扇）、三菱數控系統對應機型說明書及接線圖；安全準備：切斷總電源，斷開所有連接線，放電完成后佩戴防護用品，清理系統表面和內部灰塵，避免灰塵進入精密部件。

第一步：故障定位與初步排查（5分鐘完成）

1. 外觀與狀態檢查：目視檢查系統外觀，查看是否有燒焦痕跡、漏液、外殼變形、面板破損；觀察電源指示燈、風扇狀態，若電源指示燈不亮、風扇不轉，優先排查電源系統；若電源指示燈亮、風扇正常轉動，但屏幕卡在開機畫面，優先排查存儲模塊、主控主板；貼近系統聽是否有蜂鳴提示，無蜂鳴提示多為硬件初始化失敗。

2. 外部供電排查：檢查車間電網是否正常，上級空氣開關是否跳閘，重新合閘后嘗試啟動；用萬用表測量外部供電電壓，確認符合系統額定電壓要求（AC220V或AC380V）；更換新的同規格電源連接線，重新插拔電源插頭，緊固電源接線端子，確保接觸良好；檢查電源接口針腳，校正彎曲的針腳，清理氧化層。

3. 存儲模塊初步檢測：取出CF卡（若有機型），用CF卡讀卡器連接電腦，檢查CF卡是否能正常識別、文件是否完整，若無法識別或文件損壞，更換新的同規格CF卡（提前拷貝系統程序）；檢查SRAM模塊電池，用萬用表測量電池電壓，若電壓低于3V，更換同型號電池，重新加載機床參數。

4. 顯示模塊初步檢測：輕輕按壓顯示面板，觀察屏幕是否有短暫變化（排查排線松動）；用萬用表測量顯示模塊供電電壓（通常為5V或12V），若有電壓但屏幕無顯示或卡死，優先排查顯示排線、顯示模塊；嘗試外接顯示器（部分機型支持），若外接顯示器能正常進入操作界面，說明故障在本機顯示模塊。

第二步：分環節維修（按故障概率操作）

（一）電源系統故障維修（優先操作）

1. 外部供電維修：更換老化、破損、短路的電源連接線，清理線路接頭氧化層，重新緊固；若電網電壓波動過大，加裝穩壓器、浪涌保護器，穩定供電，可降低40%的電源類故障率；檢查上級空氣開關、熔斷器，若損壞，更換同規格配件；確認電源接線正確，避免相序接反、電壓等級接錯。

2. 電源模塊檢測與更換：打開系統外殼（用精密螺絲刀拆卸螺絲，注意保存螺絲），找到電源模塊（通常位于系統底部或側面，標注“POWER”）；用萬用表測量電源模塊的輸入、輸出電壓，若輸入電壓正常但無輸出，或輸出電壓不穩定，說明模塊損壞；目視檢查模塊內部，若有電容鼓包、芯片發黑、保險絲熔斷，更換對應元件（電容、電阻、芯片、保險絲）；若電源模塊無法修復，更換同型號三菱原廠電源模塊，更換時嚴格按照說明書接線，避免接反。

（二）存儲模塊故障維修

1. CF卡維修與更換：若CF卡接觸不良，用橡皮擦清潔CF卡金手指，重新插入存儲接口，緊固到位，通電測試；若CF卡損壞、文件丟失，更換新的同規格CF卡，將備份的系統程序、機床參數拷貝至新CF卡，插入系統后重啟，完成程序加載；確保CF卡容量符合系統要求，避免容量不足導致程序加載失敗。

2. ROM/SRAM模塊維修與更換：若ROM芯片損壞，更換同型號ROM芯片（需提前寫入系統底層程序）；若SRAM模塊電池電壓不足，更換同型號電池，重新加載機床參數；若SRAM模塊接觸不良，清潔接口針腳，重新插拔，緊固到位；若模塊本身損壞，更換同型號存儲模塊，確保與主控主板兼容。

3. 存儲接口維修：清理存儲接口針腳氧化層、灰塵，校正彎曲的針腳；若接口電路損壞，用烙鐵補焊損壞的焊點，或更換接口部件，確保信號傳輸正常。

（三）主控主板故障維修

1. 主板外觀與檢測：目視檢查控制主板，查看是否有芯片燒毀、電容鼓包、焊點虛焊、受潮發霉；用萬用表測量主板電源接口電壓，確認供電正常；檢查主板上的主控芯片、邏輯芯片、顯示驅動芯片，用示波器檢測芯片引腳信號，若信號異常，說明芯片損壞。

2. 主板維修：若主板焊點虛焊，用熱風槍、烙鐵補焊虛焊焊點；若電容鼓包、漏液，更換同規格電容；若顯示驅動芯片、邏輯芯片損壞，可嘗試更換芯片（需精密焊接設備）；若主控芯片損壞，建議聯系專業維修人員更換，或更換整塊主控主板（三菱原廠主板兼容性更好）；若主板受潮、氧化，用無水酒精清潔主板表面，晾干后通電測試。

（四）顯示模塊與連接線路維修

1. 連接排線維修：打開系統外殼，找到連接顯示模塊與主控主板的顯示排線，輕輕拔出排線（注意力度，避免損壞針腳）；用清潔工具清理排線接口氧化層、灰塵，檢查排線是否有彎折、斷裂，若排線損壞，更換同型號顯示排線；將排線重新插入接口，扣緊卡扣，確保接觸良好，通電測試是否恢復正常。

2. 顯示模塊維修：若排線正常但屏幕仍卡死在開機畫面，用萬用表測量顯示模塊供電電壓，若電壓正常但無正常顯示，說明顯示模塊損壞；若屏幕破損、漏液，直接更換同型號三菱原廠顯示模塊；若屏幕無背光，更換背光燈管或高壓板，修復后通電測試，確認能正常進入操作界面。

3. 操作面板維修：檢查操作面板按鍵，更換老化、損壞的按鍵；若面板線路斷路，用烙鐵補焊線路，或更換操作面板；重新插拔面板與主板之間的連接線，緊固到位，確保信號傳輸正常。

（五）其他故障維修

1. 散熱系統維修：檢查內部散熱風扇，若風扇積塵過多，用清潔工具清理灰塵，重新插拔風扇連接線；若風扇損壞，更換同型號風扇，確保散熱良好；清理散熱通道，避免堵塞，確保系統工作環境溫度≤45℃，濕度≤85%。

2. 接口模塊與連接線維修：檢查系統與伺服驅動器、I/O模塊之間的接口模塊，用萬用表測量接口信號，若信號異常，更換接口模塊；重新插拔接口連接線，清理接線端子氧化層，緊固到位，確認接線正確，避免信號傳輸中斷。

三、總結

三菱數控系統卡開機畫面的核心硬件故障，本質是供電不穩定、存儲模塊異常、主控主板損壞、顯示信號傳輸中斷，其中電源系統故障、存儲模塊故障、主控主板故障是最常見的誘因，占比超過85%。維修時需結合三菱不同機型（M70/M80/M64）的結構特點，遵循“先外后內、先簡后繁”的原則，優先排查易檢測、易修復的部件，再針對性維修核心精密部件，避免盲目操作，防止二次損壞，同時結合現場維修經驗，快速定位故障點。
