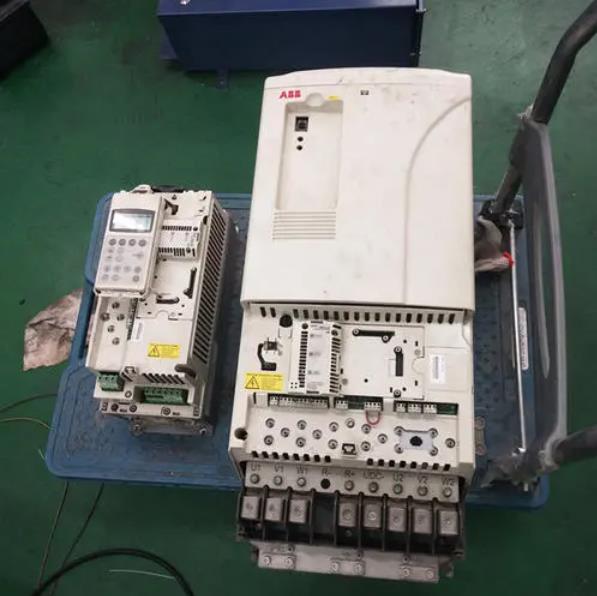

ABB變頻器維修故障分析：

   1、冷卻系統

  散熱系統主要包括散熱片和散熱風扇。冷卻風扇的壽命較短。當ABB變頻器接近使用壽命時，風扇產生振動，噪音增大，風扇停止， 變頻器跳閘，IGBT 過熱。 散熱風扇的壽命受軸承的限制，約為10000~35000h。變流器連續運行時，應每2～3年更換一次風機或軸承。為了延長風扇的使用壽命，有些產品的風扇只在變頻器運行時運行。

  2、外界電磁感應的干擾

  如果轉換器周圍有干擾源，它們會通過輻射線或電源線侵入轉換器，導致ABB變頻器控制回路出現故障，運行異常或停機，甚至嚴重損壞轉換器。降低噪聲干擾的具體方法有： 在變流器周圍所有繼電器和接觸器的控制線圈上安裝吸收裝置，如RC浪涌吸收器，不超過20cm，防止浪涌電壓；

  盡量縮短控制回路不超過5mm，并與主回路保持10cm以上的距離；當變頻器距離電機較遠（100m以上）時，可加大導體截面積，保證線壓降在2%以內。同時， 應加裝換流器輸出電抗器，以補償電容器因距離遠而產生的充電電流分布。

  ABB變頻器接地端子應按規定接地并可靠地置于專用接地點，不得與焊接、電源接地混用。安裝在變流器輸入端的無線電噪聲濾波器可以減少輸入的高次諧波，從而減少從電源線到電子設備的噪聲影響。同時，在輸出端安裝無線電噪聲濾波器可以降低輸出端的線路噪聲。

  ABB變頻器IGBT模塊故障維修的檢測方法

  1.判斷極性

  選擇R*1KΩ，若一極與其他兩極的電阻為無窮大，換筆后仍為無窮大，則該極為G。再測另兩極，若電阻為無窮大，則變為換筆后降低，判斷紅筆接C，黑筆接E。

  2.判斷萬用表

  選擇R*10KΩ，黑筆接C，紅筆接E，電阻為零。當手指同時觸摸G和C時，觸發ABB變頻器IGBT導通，萬用表轉向阻值較小的方向并指示一定值。如果 再次觸摸G和E時IGBT停止，萬用表指向零，則判斷ABB變頻器IGBT正常。

  ABB變頻器維修測試注意事項

  任何指針式萬用表均可用于檢測ABB變頻器IGBT。判斷IGBT時必須選擇R*10KΩ，因為低于R*1KΩ時內部電池電壓過低，測試時ABB變頻器IGBT不能導通，無法判斷IGBT。該方法還可用于檢測功率場效應晶體管（P-MOSFET）的質量。
