發那科(FANUC)伺服驅動器過載故障維修幫你解憂：4月19日收到一位來自山東的客戶來電稱遇到了發那科(FANUC)伺服驅動器過載故障，在我們公司高效的處理后客戶也是十分滿意。

發那科(FANUC)伺服驅動器作為工業自動化領域的核心組件，其穩定運行直接關系到生產線的效率與產品質量。過載故障是伺服驅動器最常見的故障之一，可能導致設備停機、生產延誤甚至設備損壞。

過載故障在發那科伺服系統中通常表現為以下幾種形式：

瞬時過載：短時間內負載突然增加導致的保護動作

持續過載：長時間運行在接近或超過額定負載條件下

周期性過載：在特定運動階段反復出現的過載現象

根據故障嚴重程度和持續時間，過載可能導致不同的報警代碼顯示，如SV0410(停止時誤差過大)、SV0411(移動時誤差過大)等。理解這些報警代碼的含義是快速診斷故障的第一步。

過載故障的常見原因分析

發那科伺服驅動器出現過載故障往往由多重因素交織導致，深入理解這些原因對于快速定位和解決問題至關重要。根據維修實踐和案例分析，我們可以將過載故障的原因歸納為以下幾大類：

機械負載異常

機械系統問題是最常見的過載誘因。當機械系統受到過大阻力或負載突然增加時，如切削力過大、工件卡死、導軌潤滑不良等，會直接導致伺服電機承受超過其額定扭矩的負載。特別是在重力軸應用中，如果抱閘系統未能正常釋放，電機將需要額外扭矩來克服靜摩擦力，極易引發過載報警。機械傳動部件的磨損、聯軸器松動或破裂、軸承損壞等也會增加運動阻力，導致驅動器需要輸出更大電流來維持運動。

電氣系統問題

電源質量問題對伺服系統穩定性有重大影響。電壓波動、諧波干擾、缺相等電源問題可能導致驅動器工作異常，間接引發過載故障。此外，動力線或反饋線的接觸不良、絕緣破損等問題也會導致電流異常。驅動器內部元件老化，特別是電容容量下降、光耦性能劣化、功率模塊(如IPM)損壞等，都可能改變驅動器的輸出特性，使其更容易觸發過載保護。

參數設置不當

伺服參數配置錯誤是另一類常見原因。伺服驅動器需要根據電機的具體參數進行精確配置，如額定電流、額定扭矩、速度環/位置環增益等。若這些參數設置不準確或與實際電機不匹配，可能導致驅動器誤判為過載。特別是在設備改造或部件更換后，如果未相應調整參數，極易出現過載問題。加減速時間設置過短也會導致瞬時電流需求過大，觸發過載保護。

反饋系統故障

編碼器或光柵尺問題會直接影響系統的控制精度。編碼器損壞、信號干擾或連接不良可能導致驅動器接收到錯誤的位置或速度信息，從而誤判負載狀況并輸出不恰當?shù)碾娏?。在全閉環系統中，光柵尺污染或反饋信號異常會導致位置環振蕩，表現為周期性過載現象。

過載故障的診斷方法與步驟

準確診斷發那科伺服驅動器過載故障需要系統性的方法和嚴謹?shù)牟襟E。根據故障現象和報警信息，采用合理的診斷流程可以快速定位問題根源，避免不必要的部件更換和停機時間延長。以下是經過實踐驗證的診斷方法論：

報警代碼分析與初步判斷

解讀報警信息是故障診斷的第一步。發那科伺服系統提供了豐富的報警代碼，不同代碼對應不同的故障類型。例如，SV0410表示”停止時誤差過大”，通常與機械卡死或抱閘問題相關；而SV0411″移動時誤差過大”則多由負載過大或參數設置不當引起。記錄完整的報警代碼和發生時的操作狀態，對照發那科技術手冊可以縮小排查范圍。同時，檢查診斷號No.358(對于SV0401)或其他相關診斷號，將其二進制數值轉換為具體故障點信息。

機械系統檢查

負載狀態評估是診斷過載故障的關鍵環節。首先應觀察機械系統是否運行順暢，有無異常阻力或卡死現象。可通過手動移動機械部件(在斷電情況下)感受阻力大小，或使用扭矩扳手等專用工具測量實際負載力。對于重力軸，特別要檢查抱閘系統：確認24VDC供電是否正常，抱閘是否能夠完全釋放。脫開電機與機械負載的連接，單獨測試電機運行狀態，可以明確區分是機械問題還是電氣/驅動器問題。

電氣參數測量

電流與電壓檢測能提供直接的故障線索。使用鉗形電流表測量三相輸入電流和電機相電流，比較各相平衡度和實際值與額定值的差異。過高的電流表明存在過載，而不平衡則可能指向繞組或動力線問題6。測量控制電壓(如CX48端子)和DC鏈路電壓，確認其在允許范圍內。電源缺相或電壓不穩都可能導致過載報警。使用絕緣電阻測試儀檢查電機和動力線對地絕緣情況，排除短路可能性。

驅動器狀態檢查

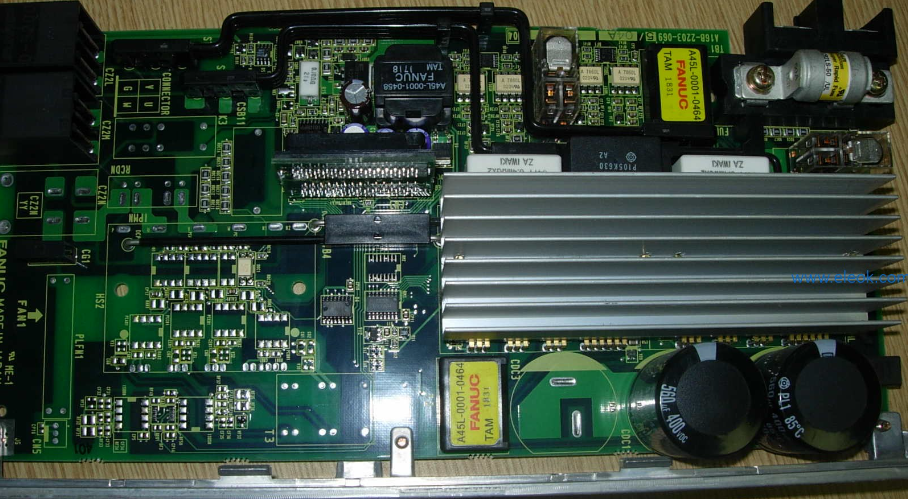

溫度監測是評估驅動器健康狀況的重要指標。在故障發生時檢查驅動器散熱片溫度、電機外殼溫度，并與正常值比較。過熱可能由過載、散熱不良或元件故障引起。觀察驅動器狀態指示燈和顯示屏信息，記錄任何異常顯示。檢查驅動器內部電容是否有鼓包、漏液現象，電路板有無燒灼痕跡，這些都能直觀反映潛在問題。

過載故障的具體維修步驟

定位到過載故障的根本原因后，需要采取針對性的維修措施。發那科伺服驅動器的維修應當遵循”安全第一、精準修復”的原則，避免因不當操作導致故障擴大或人身傷害。以下是經過驗證的有效維修步驟和方法：

機械負載問題處理

減輕負載或優化機械結構是解決機械性過載的根本方法。當確認負載超過設計值時，應重新評估工藝參數，如降低切削深度、進給速度等，使負載回到安全范圍內38。對于長期超負荷運行的設備，考慮升級更大功率的電機和驅動器可能是更可持續的解決方案。檢查并修復機械卡死點，清潔導軌和絲杠，更換磨損的軸承，確保所有運動部件能夠自由移動。特別對于重力軸，必須確保抱閘系統正常工作—檢查24VDC供電電壓，測試抱閘釋放是否徹底，必要時更換抱閘線圈或調整機械間隙。

電氣系統維修

更換損壞元件是處理電氣故障的常見方法。當檢測到驅動器內部電容老化(如容量下降、ESR升高)或光耦性能劣化時，應使用原廠或同等質量的元件進行更換。功率模塊(IGBT或IPM)損壞也是過載的常見原因，更換時需注意散熱膏的涂抹和安裝扭矩。檢查并緊固所有電氣連接，包括電源端子、電機接線端子和DC鏈路端子，松動的連接會導致接觸電阻增大，引起局部過熱。對于反復出現的過載問題，考慮升級線纜規格，特別是長距離供電時，以減少線路壓降和功率損耗。

參數調整與優化

重新配置伺服參數可以解決許多設置相關的過載問題。根據電機銘牌數據校核參數No.2165(電機/放大器組合)等關鍵參數，確保驅動器正確識別所連接的電機類型。調整速度環增益(參數No.2043等)和位置環增益，過高的增益會導致系統振蕩，表現為周期性過載；而過低的增益則會使系統響應遲鈍，需要更大電流來跟蹤指令。優化加減速時間參數，避免瞬時電流需求過大，特別是在重型負載啟動時。對于高級應用，可以調整陷波濾波器參數(No.2067等)來抑制機械共振，減少因此導致的過載現象。

反饋系統修復

編碼器維修或更換是解決反饋相關過載的關鍵。當檢測到編碼器故障時，首先檢查連接器和線纜，簡單的重新插拔有時能解決問題。如果編碼器本身損壞(如碼盤破裂、傳感器失效)，則需要專業維修或更換整個編碼器組件。更換后必須重新進行原點設定和相位調整。對于全閉環系統，清潔光柵尺讀數頭和被掃描帶，檢查反饋線屏蔽是否完好，必要時添加磁環以減少干擾。在灰塵或油霧嚴重的環境中，考慮增加防護措施或改用更堅固的反饋裝置。

散熱系統維護

改善冷卻條件對于預防熱過載至關重要。清理驅動器散熱風扇的灰塵和堵塞物，檢查風扇運轉是否正?！惓Ｔ胍艋蜣D速下降都表明需要更換風扇。對于高熱環境，可以考慮增加外部冷卻裝置或改善機柜通風。在維修時重新涂抹功率器件與散熱片之間的導熱硅脂，確保良好熱傳導6。監測電機溫度(通過診斷No.308)并與實際溫度對比，如果顯示值異常高而實際溫度正常，可能是溫度傳感器故障，需要更換電機。

維修發那科伺服驅動器過載故障需要綜合考慮機械、電氣和控制多方面因素，采取系統性的方法。
