B&R貝加萊工控機不能啟動故障維修基礎指南：在工業自動化領域，B&R貝加萊工控機憑借高穩定性、強抗干擾能力及精準控制性能，廣泛應用于數控機床、機器人控制、生產線監控等關鍵場景。工控機作為自動化系統的核心運算與控制單元，其啟動故障直接導致生產線停機，不僅影響生產效率，還可能造成數據丟失、設備聯動異常等連鎖問題。其中，硬件故障是導致貝加萊工控機無法啟動的主要誘因，占比超70%。

一、貝加萊工控機不能啟動的核心硬件故障原因

貝加萊工控機不能啟動的硬件故障可分為電源系統故障、核心硬件連接與損壞故障、存儲設備故障、環境誘因故障四大類，各類故障呈現不同特征，需結合現象精準定位。

（一）電源系統故障：啟動失敗的首要誘因

電源是工控機運行的動力核心，貝加萊工控機采用工業級電源模塊（多為24V DC輸入），其故障占啟動硬件故障的40%以上，主要表現為上電無反應、電源指示燈異常（紅燈常亮/閃爍）。

1. 外部供電異常：工業現場電網波動、雷擊沖擊、接地不良是常見誘因。電壓波動超出±10%標準范圍時，電源模塊會觸發過壓/欠壓保護，拒絕啟動；雷擊可擊穿電源輸入端壓敏電阻，導致電源短路燒毀；接地不良則會引發靜電積累，破壞電源內部電路。某鋼鐵廠案例中，雷擊導致貝加萊8AC110.60-1電源模塊壓敏電阻擊穿，表現為上電無任何反應，拆機后可見電阻燒焦痕跡。

2. 電源模塊本身故障：長期高負荷運行導致元件老化，是電源模塊故障的核心原因。電解電容容量衰減、鼓包漏液，會造成輸出電壓不穩；功率管性能退化或熱擊穿，會導致電源無輸出；散熱風扇堵塞則會引發電源模塊過熱保護，強制停機。統計顯示，使用3年以上的貝加萊工控機，60%的電源故障源于電容鼓包或電壓輸出異常。此外，部分早期型號電源模塊存在布局不合理、焊接質量差問題，易出現變壓器繞組絕緣層破損，引發輸出短路。

3. 供電線路與接口故障：電源線絕緣層破損、接觸不良，或主板電源接口氧化、針腳彎曲，會導致供電中斷或不穩定。工業現場的持續振動的還會造成電源模塊與主板連接松動，表現為間歇性無法啟動，重啟后可能短暫恢復。

（二）核心硬件連接與損壞故障：啟動中斷的關鍵因素

主板、CPU、內存等核心硬件是工控機啟動的基礎，其連接松動或物理損壞，會直接導致啟動失敗，常見表現為上電后無顯示、報警聲或指示燈異常。

1. 內存故障：內存接觸不良與硬件損壞占比最高，達30%。工業現場的振動、灰塵會導致內存條金手指氧化、插槽松動，使工控機啟動時無法識別內存，表現為黑屏無反應或反復重啟；內存芯片損壞則會引發啟動卡頓，甚至觸發硬件報警。某汽車零部件企業案例中，貝加萊5PC810工控機頻繁啟動失敗，拆機后發現內存金手指氧化嚴重，清潔后故障排除。

2. 主板故障：主板作為硬件連接核心，其故障多表現為上電無反應、指示燈紅燈常亮。常見原因包括電容鼓包漏液、南北橋芯片虛焊、BIOS電池失效、電源管理IC燒毀。CMOS電池電量耗盡或漏液，會導致BIOS參數丟失，無法完成硬件自檢；主板供電接口氧化、電路燒斷，會造成供電鏈路中斷；強電磁干擾或靜電則可能擊穿主板芯片，導致永久性損壞。某化工企業因設備接地不良，引發主板靜電損壞，表現為上電后電源指示燈亮但無法啟動。

3. CPU與散熱故障：CPU故障較為少見，但散熱系統失效會間接導致啟動失敗。CPU散熱風扇堵塞、導熱硅脂干涸，會使CPU溫度快速升高，觸發主板過熱保護，強制停止啟動；CPU供電接口松動或供電電路故障，會導致CPU無法正常供電，表現為上電無任何反應。檢測發現，CPU散熱風扇失效引發的啟動故障，在高溫工業環境中占比達25%。

（三）存儲設備故障：啟動引導中斷的重要誘因

存儲設備（硬盤/SSD）負責存儲系統鏡像與運行數據，其故障會導致工控機無法加載系統，表現為啟動卡在BIOS界面、提示“無啟動設備”或藍屏。

1. 硬件損壞：機械硬盤在工業振動環境下易出現磁頭損壞、壞道增多，SSD則可能因閃存芯片老化、控制器故障導致無法識別。當硬盤壞塊率超過5%時，啟動引導文件極易損壞，導致啟動失敗；RAID陣列配置異常或硬盤掉線，也會造成系統無法正常引導，需進入陣列配置界面修復。

2. 連接故障：硬盤數據線、電源線松動或接口氧化，會導致主板無法識別存儲設備。工業現場的持續振動會加劇接口磨損，使連接穩定性下降，表現為間歇性啟動失敗，重新插拔后可短暫恢復。

（四）環境誘因硬件故障：工業場景的特有問題

貝加萊工控機多運行于高溫、高粉塵、強振動、強電磁干擾環境，這些因素會加速硬件老化，誘發啟動故障。高溫（超過45℃）會加速電容鼓包、芯片老化，超過60℃時部分元件會觸發保護性斷電；高粉塵堆積會堵塞散熱風道、腐蝕接口，導致散熱不良與接觸故障；強振動會造成硬件連接松動、硬盤磁頭損傷；靜電積累則可能擊穿主板、電源等精密元件，造成永久性損壞。

二、貝加萊工控機不能啟動硬件故障的維修方法與流程

維修貝加萊工控機啟動故障需遵循“先初步排查、后深度檢測，先外部、后內部，先電源、后核心硬件”的原則，避免盲目拆機導致二次損壞。維修前需準備萬用表、示波器、防靜電手環、橡皮、熱成像儀等工具，同時確保操作環境接地良好，佩戴防靜電手環。

（一）初步排查：快速定位故障范圍（無需拆機）

1. 供電與指示燈檢查：首先用萬用表測量外部供電電壓（24V DC輸入機型正常范圍為21.6-26.4V，220V AC輸入機型為198-242V），確認電壓穩定。觀察電源模塊指示燈狀態，貝加萊工控機電源指示燈紅燈常亮通常表示電源故障或主板硬件錯誤，紅燈閃爍可能為固件問題，無指示燈則大概率為電源模塊或供電線路故障。可用替換法更換電源線、電源適配器，排除外部供電故障。

2. 靜電釋放與外設排查：拔掉電源線，長按電源按鈕15秒釋放靜電，重新上電測試，排除靜電干擾。斷開所有外部外設（如I/O模塊、擴展卡、U盤），僅保留電源、主板、CPU、內存、硬盤的最小系統，若能正常啟動，則故障源于外設，逐一連接外設排查損壞部件。某電子廠案例中，損壞的Profibus-DP模塊導致整機無法啟動，斷開后恢復正常。

3. 信號與接口檢查：對于無顯示但電源指示燈正常的情況，用替換法測試VGA/DP信號線與顯示器，排查接口針腳氧化、彎曲或電磁干擾問題。若更換后顯示正常，需清潔接口針腳，必要時更換信號線；若仍無顯示，則進入內部檢測階段。

（二）深度檢測：拆機排查核心硬件故障

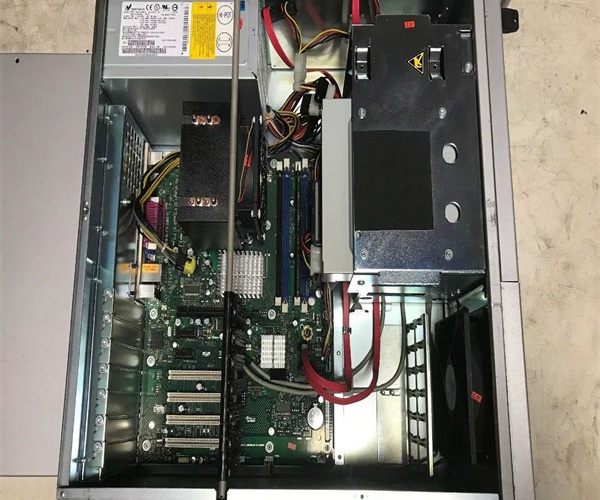

1. 電源模塊深度檢測與維修

若初步排查確認供電線路正常，拆機檢查電源模塊。首先觀察電源模塊外觀，有無燒焦痕跡、電容鼓包、電解液泄漏，若存在上述現象，直接更換同型號電源模塊（如貝加萊8AC110.60-1）。若無明顯外觀故障，進行以下測試：

（1）短接測試（適用于ATX電源）：找到電源模塊24Pin主板供電接口中的綠線（PS_ON）和任意黑線（地線），用螺絲刀短接。若電源風扇轉動，說明電源模塊本身無故障，故障可能在主板或供電接口；若風扇不轉，電源模塊已損壞，需更換或維修。

（2）電壓與負載測試：用萬用表測量電源模塊輸出電壓（+5V、+12V、-12V、+3.3V），偏差需在±5%以內，超出范圍則電源模塊失效。通過示波器觀察PWM控制信號波形，判斷驅動電路是否正常；連接假負載模擬實際工況，檢測電源帶載能力，若帶載后電壓驟降，說明電源模塊帶載能力不足，需更換。

（3）元件級維修：若電源模塊核心元件損壞，可針對性更換。對電容鼓包、容量衰減超20%的電解電容，選用耐溫105℃以上的工業級同規格電容更換；若功率管擊穿，需同時更換驅動芯片及周邊電阻，避免二次損壞；若貼片保險絲熔斷，更換后需排查短路故障，防止再次熔斷。若電源模塊核心電路燒毀，建議直接更換，縮短維修周期。

2. 內存與主板故障維修

（1）內存故障維修：拆機后取出內存條，用橡皮輕輕擦拭金手指，去除氧化層，重新插入插槽，確保連接緊密。若有多個內存插槽，單條內存逐一測試，排查損壞內存條。使用MemTest86工具檢測內存錯誤，若存在壞道，直接更換同規格工業級內存條（優先選用三星、金士頓等兼容型號）。

（2）主板故障維修：觀察主板外觀，重點檢查電容是否鼓包漏液、芯片有無燒焦痕跡、PCB板有無線路燒斷。若CMOS電池漏液，更換CR2032型號電池，清除電池座殘留電解液，重啟后進入BIOS恢復默認設置。用萬用表檢測主板供電接口對地阻值，正常值應大于100Ω，接近0Ω則存在短路；通過示波器檢測PowerGood信號，延遲超過500ms會導致啟動失敗，需修復電源管理電路。

若主板南北橋芯片虛焊，需使用BGA返修臺重植芯片，操作環境溫度控制在23±2℃；若電源管理IC（如TI的TPS5430）燒毀，更換同型號芯片及周邊元件；若主板線路燒斷，用跳線修復，注意匹配電流承載能力。若主板損壞嚴重，建議聯系貝加萊官方售后，提供序列號與硬件版本號，申請?zhí)鎿Q主板。

3. 存儲設備故障維修

（1）連接與識別修復：重新插拔硬盤數據線、電源線，清潔接口氧化層，更換數據線測試。進入BIOS（按Del/F2鍵），檢查硬盤是否被識別，若未識別，可能為硬盤損壞或接口故障。

（2）硬盤檢測與修復：通過SMART狀態報告檢查硬盤健康度，機械硬盤可用MHDD工具修復壞道，壞塊率超過5%則需更換；SSD壞塊無法修復，直接更換工業級SSD，更換后重裝系統并確保4K對齊。若使用RAID陣列，按Ctrl+H組合鍵進入陣列配置界面，檢查陣列狀態，修復掉線硬盤或重建陣列（注意備份數據）。

4. 散熱與環境誘因故障維修

清理工控機內部灰塵，重點清潔散熱風扇、風道、CPU散熱器，更換失效散熱風扇，重新涂抹導熱硅脂，確保散熱良好。用熱成像儀掃描主板、電源模塊，尋找異常發熱點，排查短路或元件老化故障。針對振動環境，在工控機底部加裝減震墊片，緊固內部硬件螺絲，防止連接松動；針對高溫環境，優化機柜通風，加裝散熱設備，將溫度控制在25±3℃。

（三）維修后測試與驗證

維修完成后，組裝工控機，連接最小系統上電測試，確認能正常啟動并進入系統。運行貝加萊Automation Studio軟件，讀取硬件狀態與錯誤代碼，排除潛在故障；進行滿負載測試，持續運行2-4小時，監測各硬件溫度、電源電壓穩定性，確保無異常。對工業現場設備，還需測試與外設的聯動性能，驗證啟動后控制系統正常運行。

三、結語

貝加萊工控機不能啟動的硬件故障多集中于電源系統、核心硬件連接、存儲設備及環境誘因，維修需遵循標準化流程，精準定位故障點，避免盲目操作。通過“初步排查-深度檢測-元件維修-測試驗證”的閉環流程，可高效解決多數啟動故障。同時，建立長效預防性維護體系，優化運行環境，規范操作流程，能從源頭降低故障發生率，保障工控機在工業自動化系統中的穩定運行，為生產連續性提供可靠支撐。
