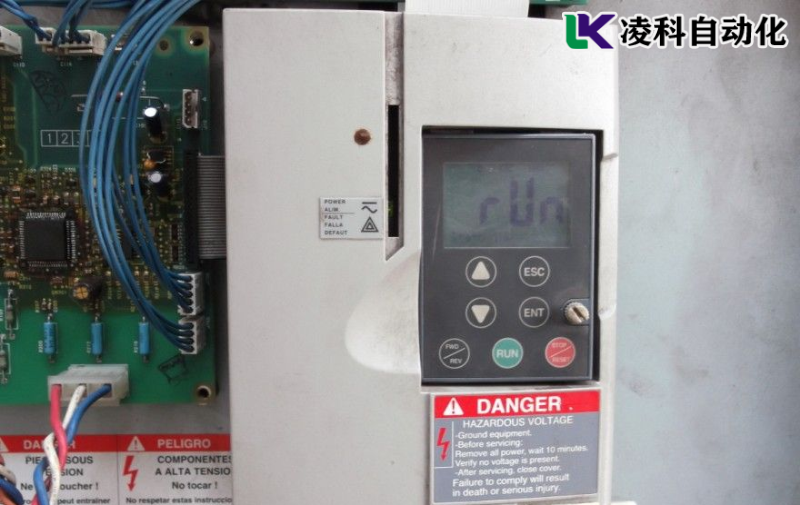

施耐德變頻器報警OSF PHF故障 修復真實過程接到一臺大功率的250千瓦的變頻器維修，**次維修如此大的功率還是有點緊張的，打開機柜一看有模塊炸裂后心理沉下了一塊大石頭，心想這個維修有了著落了，后來事實證明我是想的太美了，沒有什么事情是容易的。后來解決后都是一個曲折的過程，就說這個施耐德變頻器，換了幾個維修思路，后才搞定了，而且這個故障是交織一起的，也就是交叉感染了，這個給維修提出了更大的考驗，中間客戶還催的比較緊，畢竟生個生產線在等這個我的變頻器的維修然后去用，這個維修比較復雜，比較典型，拿出來分享一下。







  拿到這臺施耐德變頻器，打開機柜的那一刻。我還是挺有把握的。因?yàn)榭吹絻蓚€(gè)模塊炸了，按照我以往的經驗跟換模塊一般都能解除報警的，于是確認后發現是IGBT，模塊損壞，于是更換了2片IGBT,一陣渴望的表情出來了，立馬上機測試，報警OSF,于是查了一下維修手冊，是過電流的故障，在跟換檢測電路的故障芯片后故障解除了。



  事情總沒有那么簡單的事情，就在把炸裂的模塊跟換，故障芯片跟換后，問題又來了，上電運行報警后顯示PHF,這個故障是輸出缺相故障。這個需要檢測便供電電壓是否缺相，和變頻器負載不平衡的問題。正常的處理方法是使用三相電源供電檢測。





  因?yàn)檫@個故障比較復雜，而且是交叉感染所以故障排除還是帶來了**難度，所以索性把性子耐下來，繼續排除故障，檢測手冊以后發現是輸出缺相故障，所以重點檢測輸出部分的故障，一個是缺相檢測模塊另一個就是確實是輸出的電壓?jiǎn)栴}。

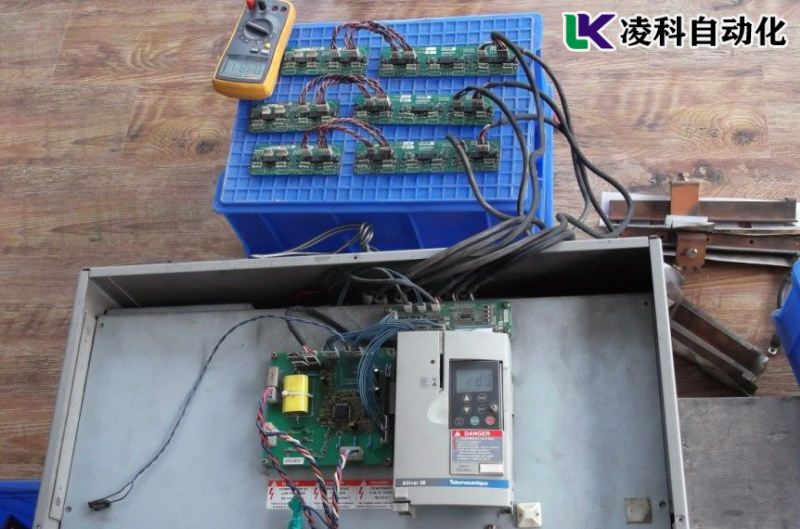

  所以我們關注是的檢測電路和驅動電源是否正常，在P到N模塊之間串接200W燈泡，此時驅動后燈泡亮，然后又換了碘鎢燈管（串接兩個1000W），驅動后輸出電壓無變化，從這里可以看出這個故障不在驅動電路上，而在輸出檢測電路上電問題，于是開始重點檢測這個模塊，我現在說的還是比較輕松的，但是當時檢測的過程還是比較累的，這個思路了不行，馬上就要換思路從新開始檢測。所以一路查到這個模塊還是聽不容易的。



  檢測出驅動光耦工作不正常，導致檢測電路異常，檢測電源也是有問題的，跟換后基本問題解決，電源板的51996芯片，驅動光耦4504跟換以后上電測試故障排除了，分別排除了OSF，PHF故障后問題**得到了解決，這個故障檢測的思路還是對的，或許對您有幫助，可以參考一下。
