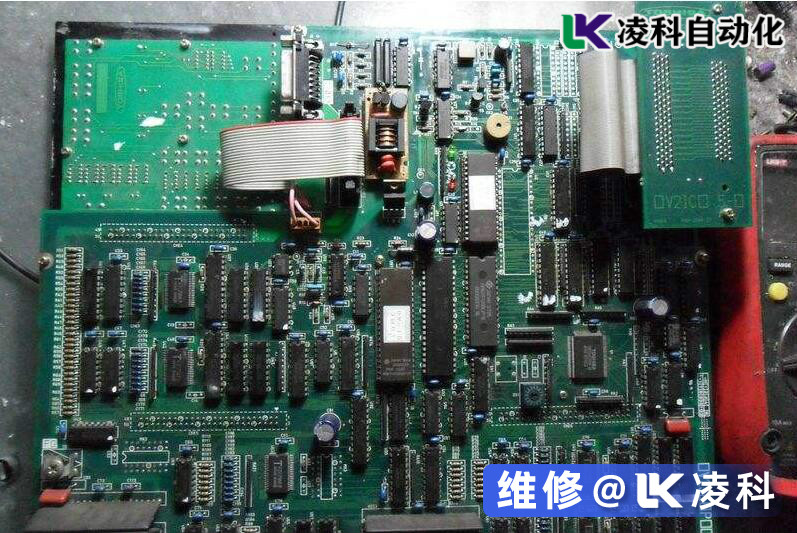

電路板炸了一聲故障維修：早上剛上班，河南焦作一家做水處理的工廠打來電話，他們的變頻器內的電路板好像炸了，他們也拆開看了下，電路板確實有點黑。但黑的區域不大。

  電路板炸了一聲故障維修方法分析：

  現代的碳膜和金屬電阻器非常好。與舊的碳質電阻器不同，它們很少隨年齡而漂移。如果您正在使用現代設備，則很少會發現沒有明顯燒毀或損壞的不良電阻器。如果您正在使用舊吉他放大器，請檢查電路中的每個碳素電阻，無論其外觀如何。它們通常漂移得很高，但幸運的是，電路通常可以容忍它們。當它們超出公差時，請更換它們。注意管設備中的平板電阻和屏蔽電阻。他們似乎有異常高的故障率，通常沒有任何視覺證據。請記住，如果電阻燒壞，則絕不是電阻故障。發生其他故障，電阻兩端施加了過多電壓，

  正如上面所說的，你想知道正確答案之前您可以進行測量，因此請學習3欄和4欄顏色代碼，這樣您就不必查找所有內容。使用內置20-100歐姆的線夾引線將所有電解電容器短路幾秒鐘，因?yàn)樾〉臍埩綦妷簳?huì)混淆您的DVM。我使用自動調整量程的DVM全面測量每個電阻。現代DVM使用非常低的電壓來測量電阻，因此它們不會導通相關的晶體管和其他半導體。您很少需要抬起一條腿來確定阻力值，但是確實會發生。大多數電阻器可以在線測量，但由于電路的其他部分并聯，因此通常會有一些電阻讀數低。查看原理圖以了解原因。電阻可以 除非其他電路組件使它看起來較高（除非您在某個地方有一個仍在充電的電容器），否則任何讀數高于其標稱值的電阻器都是可疑的，任何無法根據觀測值解釋觀測值的電阻器也可能會令人懷疑。示意圖。如果可能，比較頻道。相同的讀數，即使由于其他零件的分流而出乎意料，也幾乎總是表明一切正常。

  電路板炸了一聲故障維修總結：有用的助記符是：“更對，否則您的大企業會向西走”。這可以讓您記住黑色（0），棕色（1），紅色（2），橙色（3），黃色（4），綠色（5），藍色（6），紫色（7），灰色的標準顏色代碼（8）和白色（9）。因此，帶有黃色，紫色和紅色波段的3波段電阻將為47加2個零或4700歐姆。該零件還可以帶有金，銀或其他帶狀花紋來表示公差，其中金為5％，銀為10％。很少還會有另一個指示可靠性的頻段。1％或更高容差的電阻器將使用4頻段方案。具有黃色，紫色，綠色和棕色帶的電阻器將為4750歐姆。由于4頻段方案有一個額外的數字，因此**一個頻段將比3頻段方案所用的頻段少一個。
